【亮点成果】先进膜材料与过程团队在《acs appl. mater. interfaces》期刊发表最新研究成果-4008云顶国际网站

近日，淮阴师范学院先进膜材料与过程团队张兴振等在《acs appl. mater. interfaces》上发表题为“facile preparation of hydrogel-coated surfaces with antifouling and salt resistance for efficient solar-driven water evaporation”的论文，该研究论文以淮阴师范学院为第一完成单位，论文得到了国家自然科学基金、江苏省自然科学基金的支持。《acs appl. mater. interfaces》最新影响因子为9.5，中科院二区期刊。

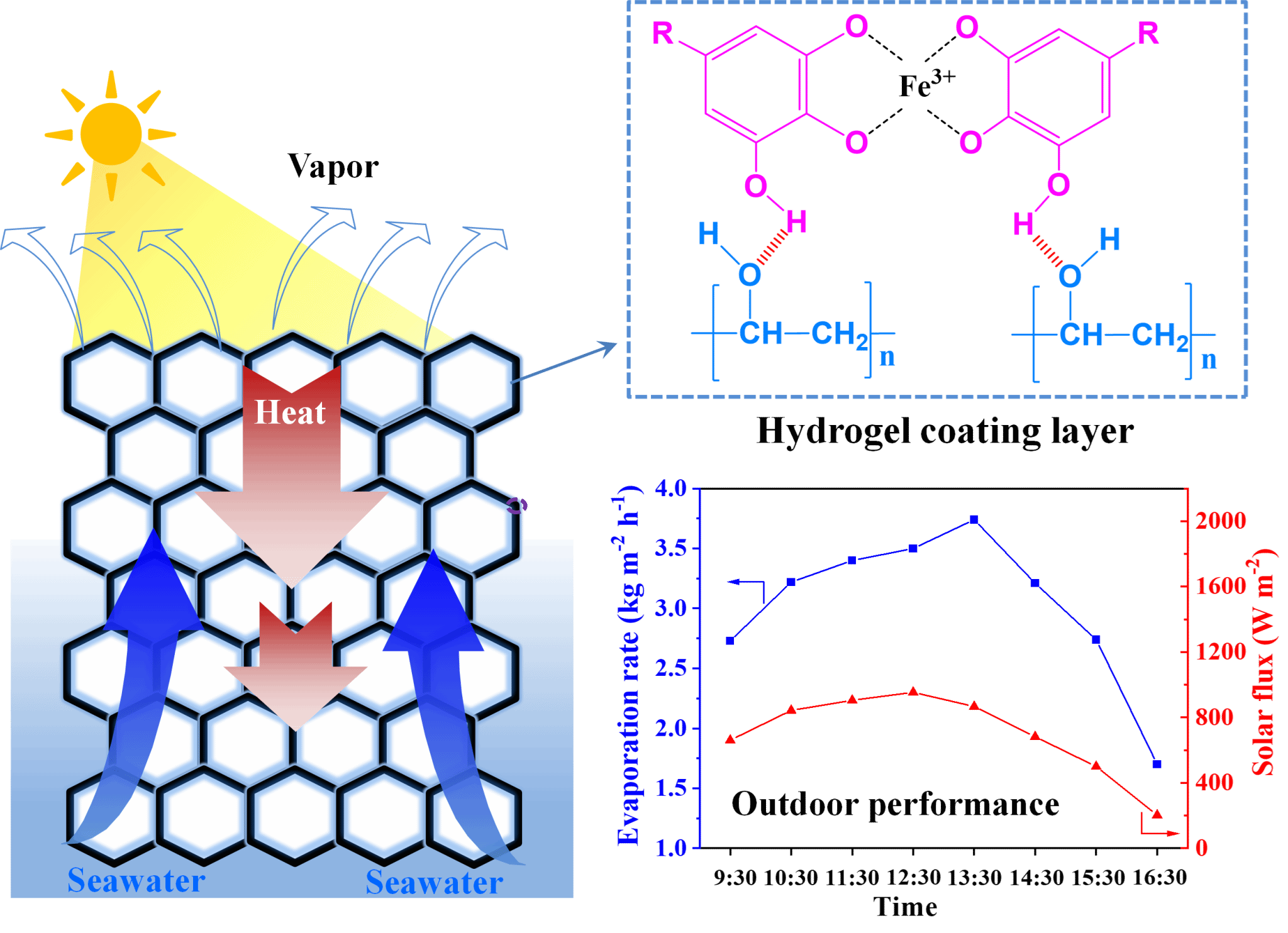

设计了一种简便、快速、易于大面积构建的亲疏杂化水凝胶涂层。该涂层由单宁酸（ta）、炭黑（cb）和聚乙烯醇（pva）形成的3d水凝胶网络及表面沉积的fe³ 组成。一方面，ta作为表面改性剂可以显著改善cb表面浸润性，提高cb在pva中的分散性；另一方面，pva与ta之间通过氢键交联得到3d网络结构水凝胶，解决了冻融法制备水凝胶需消耗大量时间和能量的问题。通过cb和fe³ 的协同作用，可以高效的捕获太阳光并将太阳能转化为热能。同时，水凝胶网络和泡沫的骨架保证了水的持续供给和快速运输。因此，水凝胶涂层泡沫表现出优异的光热性能，在1 sun的模拟太阳光照射下，水蒸发率达到3.64 kg m^-2 h^-1。由于水凝胶的强水化性和多孔泡沫的大孔隙率，水凝胶涂层泡沫展现出优异的抗污染性和耐盐性。在8 h的模拟海水连续蒸发实验中，没有出现盐结晶问题。该方法为高性能太阳能水纯化材料的制造和设计提供了一种新的途径，有助于解决世界水资源短缺问题。

文章链接：

编辑：王慧  审核：严玉波
